切削辅助工具

Wavy Nozzle 2

喷射装置
本产品通过任意固定或往复运动，喷射切削加工机的切削油。能够有效去除切削加工时产生的切屑降低因切屑缠绕所导致的产品损伤、加工精度差、刀具和工具破损等问题。

产品特点

主体
① 与现有的WavyNozzle相比,体积减小了约50%,进一步扩大了在加工机上装配时的自由度
② 外壳材质由现有机型的工程塑料转变为铝合金，刚性得以提高。
③ 向喷射单元供应切削油时的最大耐受压力为4MPa,可通过大多数中压泵直接供应切削油。
④ 采用R1/4标准喷嘴规格，可装配市售的喷嘴。
有线控制器功能
可直接使用现有机型的控制器(WNRC-01，另售品)。
其他

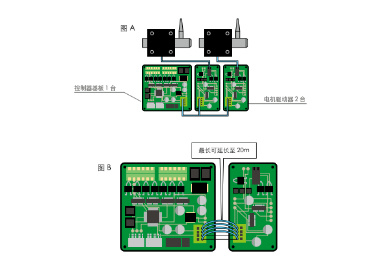

① 通过1台控制器基板可控制2台喷射单元。(图A)
② 使用选配电缆时，控制器基板与喷嘴驱动基板间的电缆最长可延长至20m。由此可搭载至大型加工机。(图B)

产品功能

  • 可通过3种喷嘴模式去除切屑
    ① FIX模式（在任意角度固定）
    ② SWEEP模式（在任意范围内等速往复）
    ③ KICK模式（在任意范围内变速往复）
  • M代码调用运行模式
    使用M代码，最多可调用31种已设定的运行模式。
