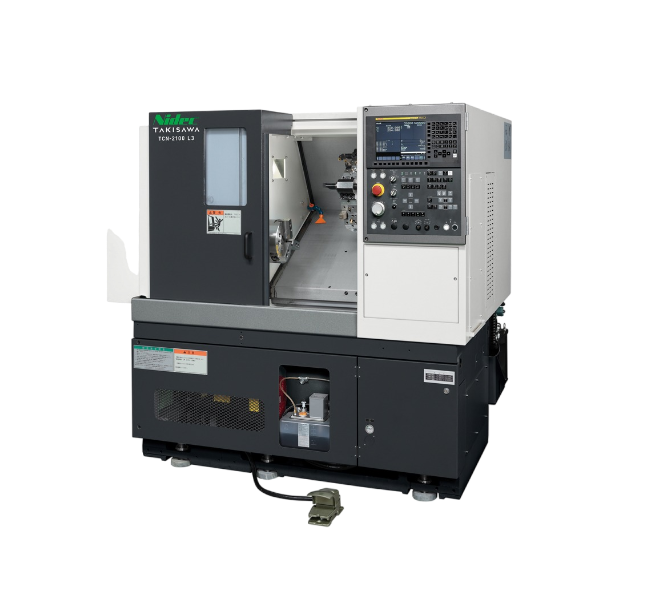

TCN-2100C采用了可满足各种需求的高刚性设计，简单易用，是值得信赖的高品质、高性价比的机器。
产品特点
-
强韧床身&高速直线导轨可对抗热位移的超高刚性箱型床身结构。
Z轴采用直线导轨，微移动和微型锥形加工时随动性高，从而实现了高速、高精度加工。 -
体积小&省空间、重视操作性强劲的箱型床身上配置了合理的设计以及优异的主轴箱、往复工作台、刀座、尾座(选项)，完全实现了小型化节省空间的目的。
在极力追求机床的小型化和空间利用率的同时，尽可能大地设置开门宽度，使得与主轴的接近性更佳，不会影响到刀头和工件的交换。
门开口宽度:430mm(L3)
开口部到主轴中心的距离:270mm
从地面到主轴中心线的高度:1080mm
除了旧机型所具有的维修保养窗之外，在操作面板下侧还附加了可拆卸的尾座维修保养窗，从而极大提高了工件交换和维修保养的效率。 -
加工范围即使紧凑的外观，也能涵括广泛的加工范围。
快速进给速度也比本公司过去的机型有所提高，极大缩短了加工周期。
主要机床规格
| (车削） | |||||
| TCN-2100 L3 | TCN-2100 L6 | ||||
| 卡盘尺寸 | inch | 8 | 8 | ||
| 刀架形式 | 8工位刀架 （直装式） |
12工位刀架 （直装式） |
8工位刀架 （直装式） |
12工位刀架 （直装式） |
|
| 最大加工直径 | mm | φ410 | φ340 | φ410 *2 | φ340 *2 |
| 最大加工长度 | mm | 300 | 600 | ||
| 棒料加工直径 *1 | mm | φ51 | φ51 | ||
| 主轴转速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] | ||
| 旋转刀具转速 | min-1 | - | - | ||
| 快速进给速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 | ||
| 主轴电机 （30分钟,S3 60%/连续） |
kW | 11/9 | 11/9 | ||
| 旋转刀具主轴电机 （15分钟/连续） |
kW | - | - | ||
| 机床高度 | mm | 1700 | 1700 | ||
| 占地面积 | mm | 1750×1532 | 2095×1532 | ||
| 机床重量 | kg | 2700 | 3200 | ||
*1) 如果安装不同的卡盘和气缸，则可加工的棒料外径会不同。
*2) 关于L6式样的加工范围，其最大加工直径有可能因工件大小而受到限制。详情请参考产品目录的“关于加工范围”。
| （车削＆车铣） | |||
| TCN-2100CM L3 | TCN-2100CM L16 | ||
| 卡盘尺寸 | inch | 8 | 8 |
| 刀架形式 | 旋转刀具式 12工位刀架 |
旋转刀具式 12工位刀架 |
|
| 最大加工直径 | mm | φ280 | φ280 |
| 最大加工长度 | mm | 208 | 508 |
| 棒料加工直径 *1 | mm | φ51 | φ51 |
| 主轴转速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] |
| 旋转刀具转速 | min-1 | 6000 | 6000 |
| 快速进给速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 |
| 主轴电机 （30分钟,S3 60%/连续） |
kW | 11/9 | 11/9 |
| 旋转刀具主轴电机 （15分钟/连续） |
kW | 5.5/3.7 | 5.5/3.7 |
| 机床高度 | mm | 1700 | 1700 |
| 占地面积 | mm | 1810×1532 | 2277×1532 |
| 机床重量 | kg | 2800 | 3300 |
*1) 如果安装不同的卡盘和气缸，则可加工的棒料外径会不同。
*2) 关于L6式样的加工范围，其最大加工直径有可能因工件大小而受到限制。详情请参考产品目录的“关于加工范围”。
