车床

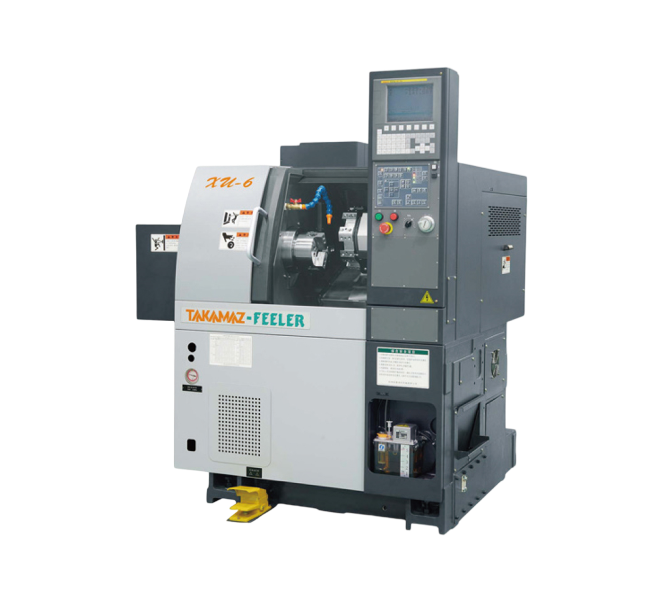

XU-6

车床
高刚性的机床结构实现高性能的加工
底座滑槽角度为陡坡设计，使切削性能非常出众。可以防止因产生的切屑在底座内积压而引起的“暂停”。

产品特点

  • 高刚性的机床结构实现高性能的加工
    在设计上仍保留了TAKAMAZ车床的特点，采用硬轨设计，并应用了内径为少75的主轴轴承，提高了主轴的刚性，为重切削提供了极佳的切削力。
  • 机床宽度仅为1450mm，超小型设计
    在确保X轴的行程为120mm，Z的行程为230mm的前提下，机床的宽度仅为1450mm的超小型设计。虽然机床的宽度很窄但是依然能够确保前门开口部450mm的尺寸。可以在机床前面配置日常保养所需的位置，是重视作业性的设计。
  • 既节能又环保的构造
    与原来的机床相比，主轴马达为AC7.5/5.5KW，提高了一个等，大幅度缩短了主轴加减速时间。此外按照零部件轻量化原则使用
    LED照明，为省电等环保做出了贡献。
  • 主轴加速时间2.7sec.
    比原来较少了20%
  • 使用材料削减-200KG
    比原来减少了10%
  • 追求高精度构造
    X轴采用预张力构造，可以抑制因热位移而产生的尺寸变化，从而可以得到稳定的加工精度。而且X轴导轨加大了一圈，提高了导轨的刚性。作为进一步的热位移对策，可以通过电脑进行热位移分析，提高热稳定性。
  • 切屑处理性能的提高
    与原来的机床相比较切粉入口面积扩大了2.2倍。并且因底座滑槽角度为陡坡设计，使切削性能非常出众。可以防止因产生的切屑在底座内积压而引起的“暂停”

产品规格参数

项 目 单位
能力 最大加工直径 mm ∅ 180
最大加工长度 mm 190
油压夹头 inch 6
主轴 主轴端形状 JIS A2-5
主轴轴承内径 mm ∅75
主轴转速 min-1 4500
刀架 刀架形状 8 角转塔
角车刀 mm □20
钻孔刀架内径 mm ∅25
最大行程 X 轴 mm 120
Z 轴 230
快速进给 X 轴 m/min 12
Z 轴 18
马达 主轴马达 kW AC7.5/5.5
进给马达 X 轴 kW AC0.75
Z 轴 AC1.2
切削液马达 kW AC0.25
油压马达 kW AC1.5
大小 主轴芯高度 mm 1050
长x宽x高 mm 1450×1730×1730
主体总重量 kg 1900
总电源容量 KVA 15.7(50HZ)
XU-6
