搅拌摩擦焊

YZ1065-2D3T-A

YOUZHI 友智小型动龙门

搅拌摩擦焊工艺被广泛应用于储能、新能源汽车工业、风能、手机、半导体领域、轨道交通等产品焊接。

搅拌摩擦焊特点

无热裂纹、无夹杂、无气孔等缺陷
利用自动化机械设备焊接，一键启动
无需对待焊产品进行特殊处理
绿色焊接，无烟尘飞溅等缺陷
焊接变形小，焊缝性能接近母材

设备主要功能

- 配备搅拌摩擦焊接专用数控系统，可实现自动焊接；
- 具有手动和自动焊接模式；
- 配备Z轴压力传感器，实现焊接过程压力值的实时监测；
- 电控柜配置工业热交换机；
- 开发有夹具专用画面，可自带25 组电磁阀进行设定。

设备参数

设备参数			YZ1065-2D3T-A	YZ1065-2D3T-B
设备尺寸 Body size 长× 宽× 高 Length×width× height mm			2200× 2720× 3200	3040x2345x3180
工作台尺寸 Table size 长×宽 Length×width mm			1200× 800	1200× 800
龙门通过宽度 Distance Between Two Columns mm			1350	1350
Z向空间(主轴下端面到工作台表面) Z Space mm			500-800	500-800
焊接行程 Working stroke	X轴行程 mm		650	650
	Y轴行程 Y axis mm		1000	1000
	Z轴行程 Z axis mm		300	300
	B轴行程 B axis mm		±5°	±5°
	C轴行程 C axis		±360°	±360°
总重量 Total weight T			7	7.5
设备总功率 Total power Kw			20	20
接头形式 Joint form			对接、搭接 Buttjoint and lapjoint
零件焊接形式 Welding form			平面直线焊缝、二维曲线焊缝 Plane straight line weld, 2D curve weld
焊接能力 Welding ability	铝合金 Aluminium alloy	6XXX系列	1~8mm
		1XXX、2XXX、5XXX系列	1~6mm
		ADC12、A356系列	1~6mm
		7XXX系列	1~5mm
	镁合金Magnesium alloy AZ31		1-8mm
	铜合金 Copper alloy T2纯铜 T2 Pure copper		1~2mm

加工案例

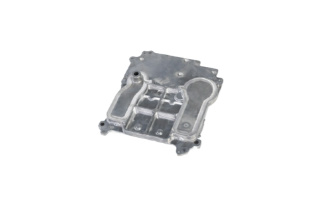

电控箱

电驱系统

优势

工厂优势：
山善所代理的搅拌摩擦焊的最大优势在工装设计和工艺调试上，该生产厂家是国内唯一一家集成工装设计和设备研发制造的厂家，其他设备供应商主要通过外发给CNC夹具设计厂设计开发，因此很多客户的工装会按照CNC夹具的理念设计，对搅拌摩擦焊后续的反变形调试有很大难度，但这款摩擦焊工装完全适配搅拌摩擦焊的工艺调试理念和逻辑，在铝压铸产品的调试速度和调试经验上，远超同行。

生产优势：
目前摩擦焊设备行业其他工厂厂家基本上是小作坊形式在做，设备存有量少，交付较慢，而我们代理的设备厂家平均交付时间在20-25天，如有半成品储备基本上在7-10天左右交货，能满足新能源快速反应的需求。
