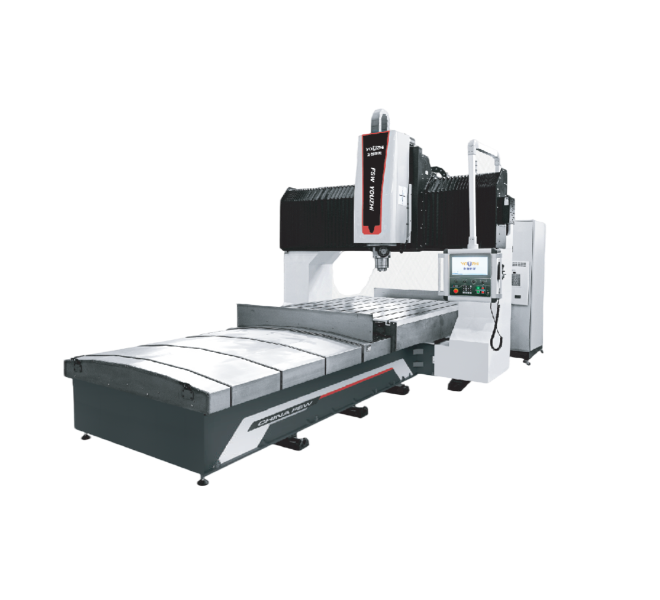

| 设备参数 | YZ850-2D3T-B | YZ1310-2D3T-B | ||
| 设备尺寸 Body size 长× 宽× 高 Length×width× height mm | 7000x3200x3200 | 8600x3500X3200 | ||
| 工作台尺寸 Table size 长×宽 Length×width mm | 2500x1800 | 3000x2000 | ||
| 龙门通过宽度 Distance Between Two Columns mm | 2100 | 2400 | ||
| Z向空间(主轴下端面到工作台表面) Z Space mm | 350-850 | 350-850 | ||
| 焊接行程 Working stroke |
X轴行程 mm | 2500 | 2000 | |
| Y轴行程 Y axis mm | 1800 | 2000 | ||
| Z轴行程 Z axis mm | 500 | 500 | ||
| B轴行程 B axis mm | ±5° | ±5° | ||
| C轴行程B axis | ±360° | ±360° | ||
| 总重量 Total weight T | 17 | 23 | ||
| 设备总功率 Total power KW | 25 | 25 | ||
| 接头形式 Joint form | 对接、搭接 Buttjoint and lapjoint | |||
| 零件焊接形式 Welding form | 平面直线焊缝、二维曲线焊缝 Plane straight line weld, 2D curve weld |
|||
| 焊接能力 Welding ability |
铝合金 Aluminium alloy |
6XXX系列 | 1~10mm | |
| 1XXX、2XXX、5XXX系列 | 1~8mm | |||
| ADC12、A356系列 | 1~8mm | |||
| 7XXX系列 | 1~6mm | |||
| 镁合金Magnesium alloy AZ31 | 1-10mm | |||
| 铜合金 Copper alloy T2纯铜 T2 Pure copper | 1~3mm | |||
| 定位精度 Positioning accuracy |
X轴定位精度 X-axis | 0.05 | ||
| X轴重复定位精度 X-axis mm | ± 0.05 | |||
| Y轴定位精度 Y-axis mm | 0.05 | |||
| Y轴重复定位精度 Y-axis mm | ± 0.05 | |||
| Z轴定位精度 Z-axis mm | 0.05 | |||
| Z轴重复定位精度 Z-axis mm | ± 0.05 | |||
| 移动速度 Moving speed |
X轴快进速度 X-axis mm/min | 12000 | ||
| Y轴快进速度 Y-axis mm/min | 12000 | |||
| Z轴快进速度 Z-axis mm/min | 3000 | |||
| 最大主轴转速 Maximum spindle speed rmp |
4000 | |||
| 控制系统 Control system | YOUZHI | |||
| 地基要求 Foundation | 混凝土硬化地面 Concrete hardened flooi | |||
| 气源需求 Air compression | 压缩空气，压力0.6MPa，气流量20L/min Compressed air, pressure 0.6MPa, air flow 20L/min |
|||
