超高精度加工中心

UVM系列

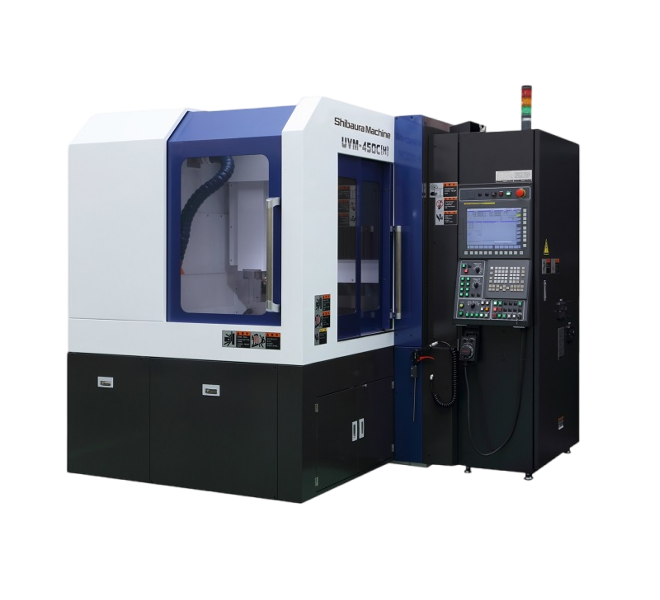

SHIBAURA 芝浦超精密加工中心

UVM系列在秉承高速、优质加工理念的基础上开发、搭载超精密空气静压轴承主轴。这是一款高精度机器、适合精密模具应用。

产品资料下载

机型阵容

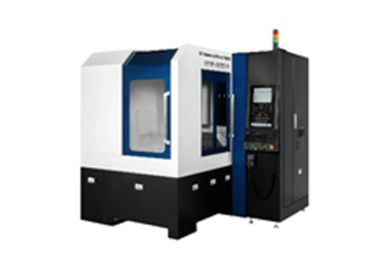

UVM系列的标准机。
主要用途：智能手机关联部件模具（LED封装模具、透镜模架、智能手机部品・外框模具等）、精密模具、精密部件加工。

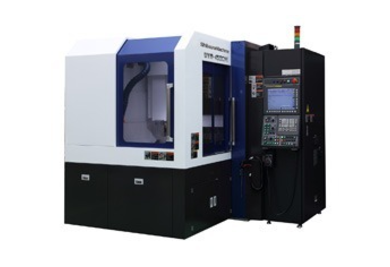

对应大型工件、长行程的加工机。
主要用途：车载用照明部品模具（汽车示廓灯模具、反射镜模具、LED前车灯透镜模具）、大型精密模具。

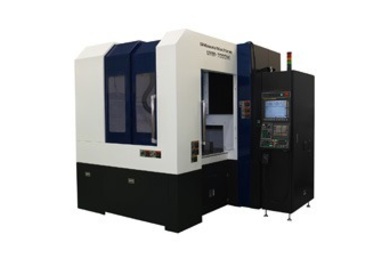

通过采用恒温化系统构造、实现高速・高精度精加工。
主要用途：光学透镜模架、精密部品加工

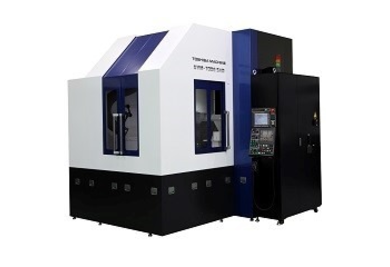

实现异形件5轴联动加工，对应大型・复杂形状工件的高速・高品质微细加工。
主要用途：车载用照明部品模具（汽车示廓灯模具、反射镜模具）、大型精密模具。

产品特点

- 使用非接触空气轴承，主轴服役寿命几乎无限长，降低了维修成本。
- 实现主轴的高旋转精度，延长了刀具寿命，此外，主轴高速旋转没有时间限制，可以只使用小直径刀具加工。
- 使用一台机器和各种选件（如旋转工作台）完成不同类型的加工作业。
- 标配 60,000 min-1 主轴，缩短了加工时间。
- 大大提高了加工表面的质量，缩短了人工抛光时间。
- 大大提高了加工精度，实现了高附加值加工。
- 综合支持软件 “UVM-TSA”，支持自动化和高精度加工。

产品规格

UVM系列规格参数如下：

主仕样		UVM-450C(H)	UVM-700C(H)	UVM-450D(H)	UVM-700E(5AD)
行程	X铀	500mm	810mm	585mm	810mm
	Y铀	450mm	800mm	525mm	800mm
	Z铀	200mm	350mm	250mm	350mm
	A铀	配件:±45deg	配件:±45deg	--	±90deg
	C铀	OP:连续	OP:连续	OP:连续	连姨
工作台	工作台尺寸	450mmx450mm C轴OP:Φ400mm	700mmx700mm C轴OP:Φ 500mm	500mmx500mm C轴OP:Φ 400mm	φ500mm
工作台	最大载重	100kg C轴OP :60kg	400kg C轴OP:200kg	100kg C轴OP:60kg	200kg
主轴转速		6000-60000min^-1	6000-60000min^-1	6000-60000min^-1	6000-60000min^-1
最大进给率		X,Y:15m/min Z:10m/min
最小设定单位 (检测单位)		X,Y,Z:0.010μ m (0.0005μm)
数控系统		FANUC Series 30i-MODEL B
机床尺寸		2100mmx2250mm x2240mm	2550mmx2490mm x2360mm	2260mmx2130mm x2420mm	2800mmx2700mm x2750mm
机器重量		4800kg	5600kg	4800kg	9700kg
