YOUZHI 友智 储能动龙门
搅拌摩擦焊工艺被广泛应用于储能、新能源汽车工业、风能、手机、半导体领域、轨道交通等产品焊接。

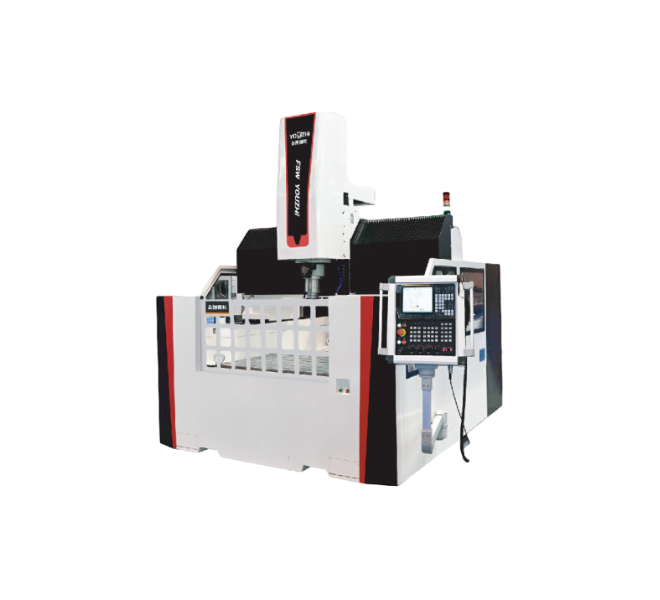

搅拌摩擦焊
YZ1315-2D3T-A
搅拌摩擦焊特点
-
无热裂纹、无夹杂、无气孔等缺陷
-
利用自动化机械设备焊接，一键启动
-
无需对待焊产品进行特殊处理
-
绿色焊接，无烟尘、飞溅等缺陷
-
焊接变形小，焊缝性能接近母材
设备主要功能
-
- 配备搅拌摩擦焊接专用数控系统，可实现白动焊接；
- 配置中文操作显示屏，支持标准工业数控编程语言；
-
- 配备手持操作单元，具备针对X/Y/Z轴进给速度和方向调节、急停等功能，可对经接位置进行猜细调节；
- 具有故障报警和自诊断功能，易于维护和维修。
设备参数
| 设备参数 | YZ1315-2D3T-A | ||
| 设备尺寸 Body size 长× 宽× 高 Length×width× height mm | 2450x3100X3000 | ||
| 工作台尺寸 Table size 长×宽 Length×width mm | 1450x1600 | ||
| 龙门通过宽度 Distance Between Two Columns mm | 1600 | ||
| Z向空间(主轴下端面到工作台表面) Z Space mm | 350-650 | ||
| 焊接行程 Working stroke |
X轴行程 mm | 1500 | |
| Y轴行程 Y axis mm | 1300 | ||
| Z轴行程 Z axis mm | 300 | ||
| B轴行程 B axis mm | ±5° | ||
| C轴行程 B axis | ±360° | ||
| 总重量 Total weight T | 9 | ||
| 设备总功率 Total power KW | 20 | ||
| 接头形式 Joint form | 对接、搭接 Buttjoint and lapjoint | ||
| 零件焊接形式 Welding form | 平面直线焊缝、二维曲线焊缝 Plane straight line weld, 2D curve weld |
||
| 焊接能力 Welding ability |
铝合金 Aluminium alloy |
6XXX系列 | 1~10mm |
| 1XXX、2XXX、5XXX系列 | 1~8mm | ||
| ADC12、A356系列 | 1~8mm | ||
| 7XXX系列 | 1~6mm | ||
| 镁合金Magnesium alloy AZ31 | 1-10mm | ||
| 铜合金 Copper alloy T2纯铜 T2 Pure copper | 1~3mm | ||
| 定位精度 Positioning accuracy |
X轴定位精度 X-axis | 0.05 | |
| X轴重复定位精度 X-axis mm | ± 0.05 | ||
| Y轴定位精度 Y-axis mm | 0.05 | ||
| Y轴重复定位精度 Y-axis mm | ± 0.05 | ||
| Z轴定位精度 Z-axis mm | 0.05 | ||
| Z轴重复定位精度 Z-axis mm | ± 0.05 | ||
| 移动速度 Moving speed |
X轴快进速度 X-axis mm/min | 10000 | |
| Y轴快进速度 Y-axis mm/min | 10000 | ||
| Z轴快进速度 Z-axis mm/min | 3000 | ||
| 最大主轴转速 Maximum spindle speed rmp |
4000 | ||
| 控制系统 Control system | YOUZHI | ||
| 地基要求 Foundation | 混凝土硬化地面 Concrete hardened flooi | ||
| 气源需求 Air compression | 压缩空气，压力0.6MPa，气流量20L/min Compressed air, pressure 0.6MPa, air flow 20L/min |
||
搅拌摩擦焊整体解决方案
工艺方案 整线布局：电池托盘、电控箱、电机壳、液冷板
案例视频

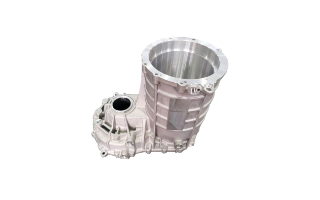

电机壳案例视频
