OKUMA 大隈 五轴控制立式加工中心
开辟制造业全新可能性的新世代制造业加工机
产品特点
-
追求高精度、易操作性、紧凑度的“耳轴工作台”耳轴工作台的B轴采用高刚性、适合高速驱动的滚子齿形凸轮、C轴采用低速旋转时也能产生大扭矩的直接驱动式电机，可进行高速、高精度加工。
-
高速动作B轴: 50min⁻¹
C轴:120min⁻¹ (标准规格)

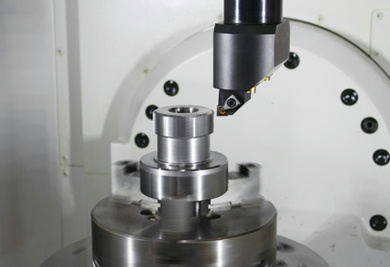

1,200min⁻¹ (特殊规格)〈车削模式时〉 -
分度精度 (实测值)B轴分度精度/重复精度: ±1.78秒/±0.50秒
C轴分度精度/重复精度: ±2.26秒/±0.12秒
产品特点
-

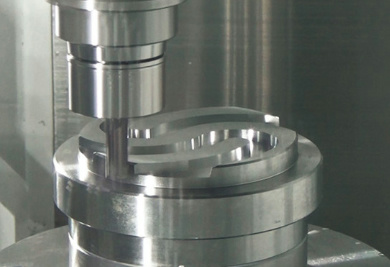

- 确保最大工件直径为ø500mm、最大工件高度为400mm的宽大加工区域，即使在工作台各种角度倾斜的状态下，刀具均能到达工件的边缘，因此可实现广泛的5轴加工
- 即使在耳轴工作台处于摆动状态下也可进行换刀，因此可实现循环时间的削减及加工精度的提高
-
- 宽大加工区域
- 旋转范围: B轴 +90～-120度, C轴 360度 (无限旋转)
- 最大承载重量: 300kg
- 最大工件尺寸: ø500×高400mm
- 充裕的X轴移动量，可支持最大工件直径(ø500)的外圆加工
产品规格参数
| 项目 | 单位 | MU-4000V |
| 工作台尺寸 | mm | ø400 |
| 主轴转速 | min-1 | 15,000 |
| 刀库收纳数量 | 把 | 32 |
| 主轴电机功率 | kW | 22/18.5（10分/连续） |

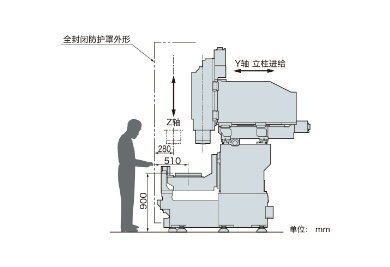

| 机床尺寸 （W×D×H） |
mm | 2,399×3,248×2,950 |
| 展开规格 | L |
※L:车削规格
