加工中心

H550Xd1

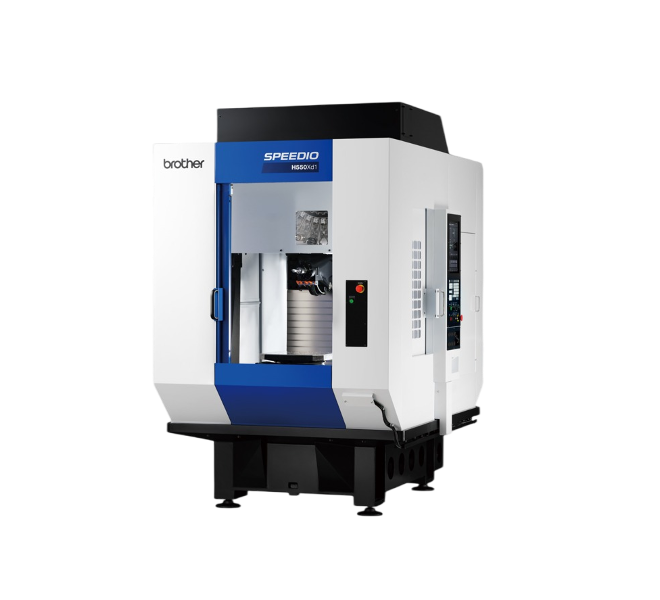

Brother 兄弟 卧式紧凑型加工中心
发挥高生产效率与优秀环境性能的BT30主轴卧式加工中心H550Xd1。
具有宽阔的夹具区域、搭载30把刀库、高速B轴工作台等的BT30主轴高生产效率卧式加工中心。
实现往常BT30不能完成的大工件、长工件加工。

产品特点

生产效率
充分发挥机电一体化开发的优势、如高加减速主轴及换刀动作的高速化和优化、惯性估算功能等、实现高生产效率。
加工能力

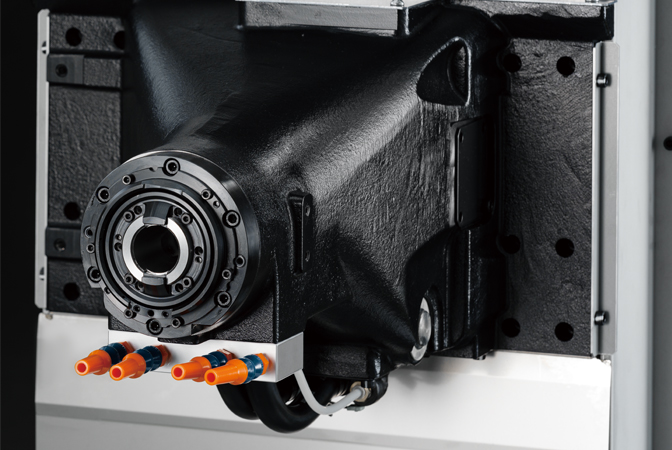

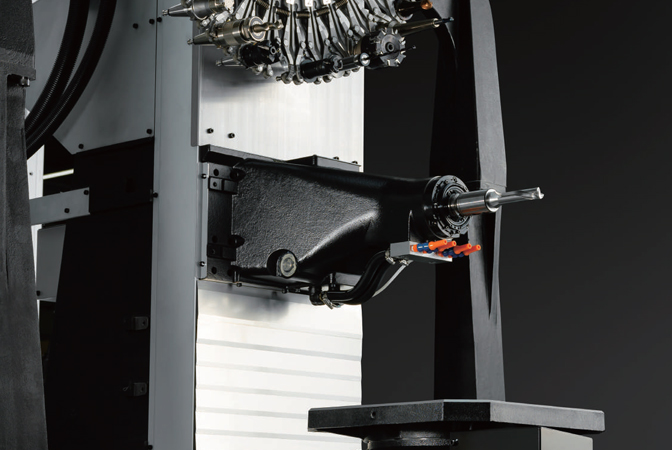

搭载以新开发的12,000min-1标准主轴马达为主的高效率、高输出主轴马达和新开发的高刚性主轴、同时利用通过SPEEDIO培育的CAE分析技术、同时实现高速性能和机械刚性。配合支持7Mpa高压切削液及具有高夹紧力的B轴工作台、发挥出色的加工能力。
操作性

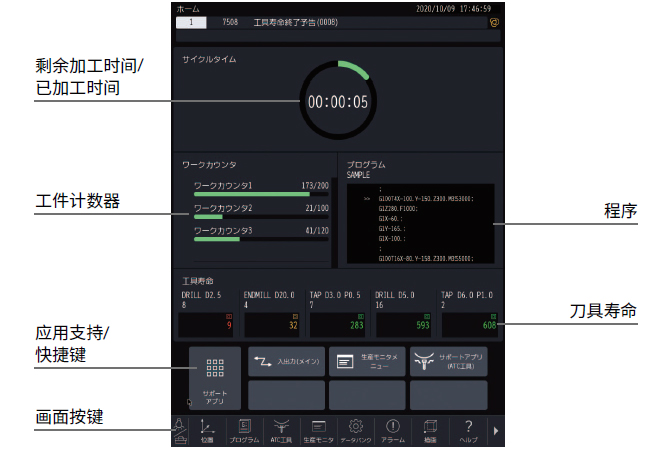

搭载新开发的“CNC-D00系统” 方便易用实现更加容易操作的接近性可在装卸工件、加工调整、生产、复位各道工序中推进精简的作业，为提高作业效率和稼动率做出贡献。提高了机床接近性，可更加顺畅地进行工件更换等装夹作业。

产品规格

 H550Xd1 规格参数如下：

机型 H550Xd1
主轴最高转速 12,000min-1
16,000min-1（选配）
10,000min-1高扭矩（选配）
各轴行程 X:550mm Y:400mm Z:400mm
B:360度
刀具数 30把
快速进给速度 X×Y×Z轴 50m/min×56m/min×56m/min
分度速度 B轴 100min-1
所需要占地面积 1,557mm×2,743mm
BT二面约束主轴（BIG-PLUS) 选配
主轴中心出水 选配

加工实例

能对应汽车部件、摩托车部件、IT相关部件等多种类部件的加工

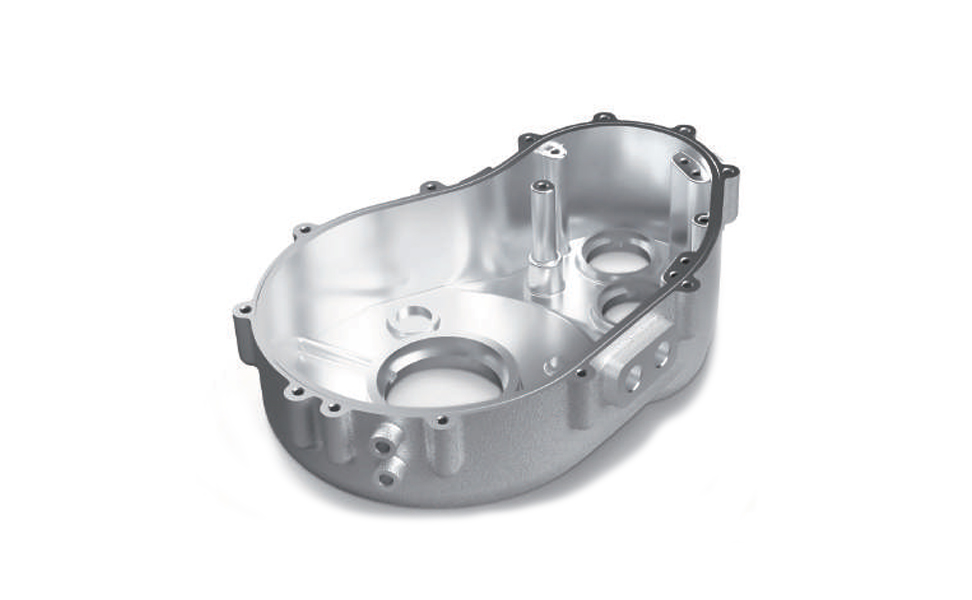

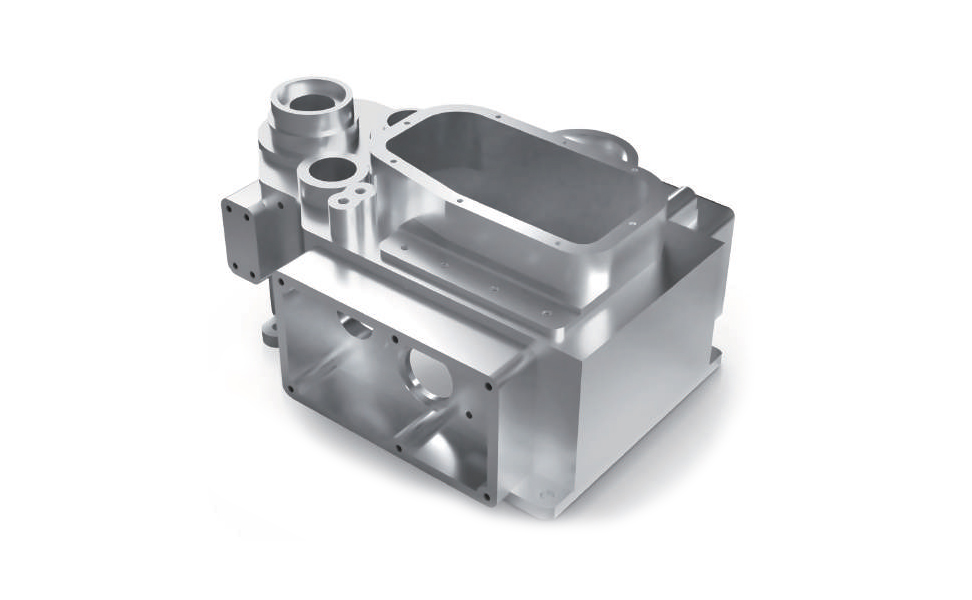

EV齿轮箱壳体·铝合金
EV齿轮箱·铝合金

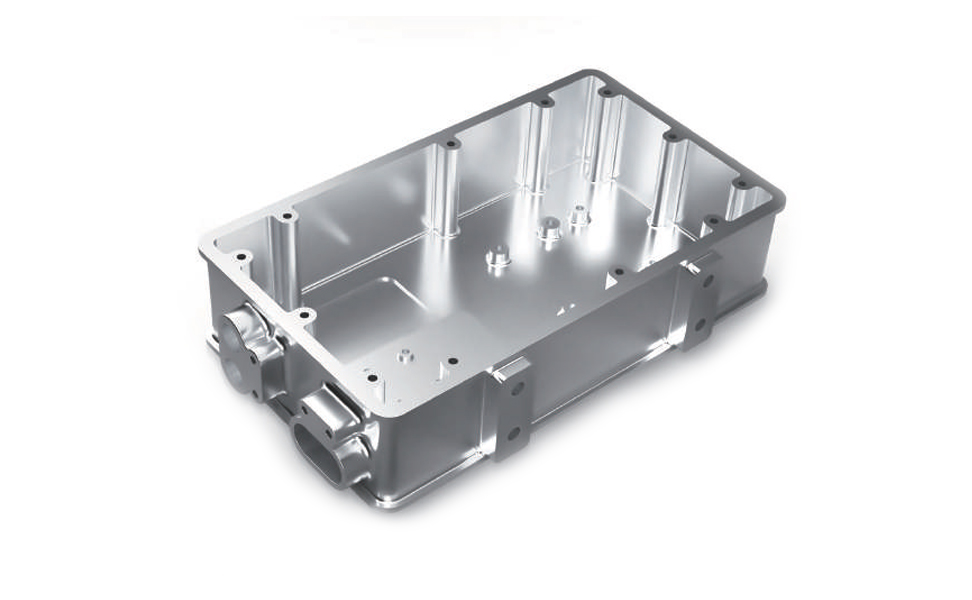

逆变器壳体·铝合金

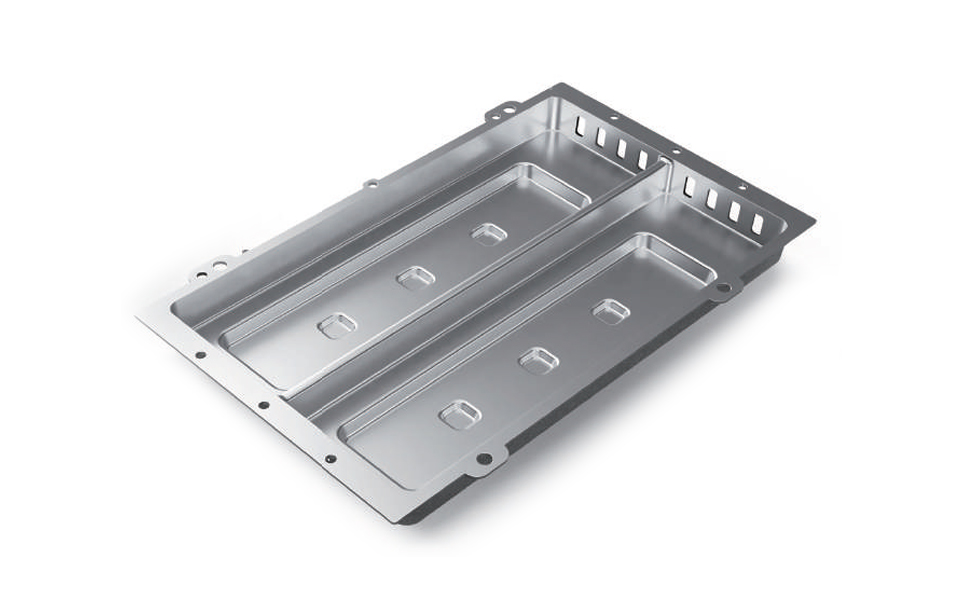

电池壳·铝合金

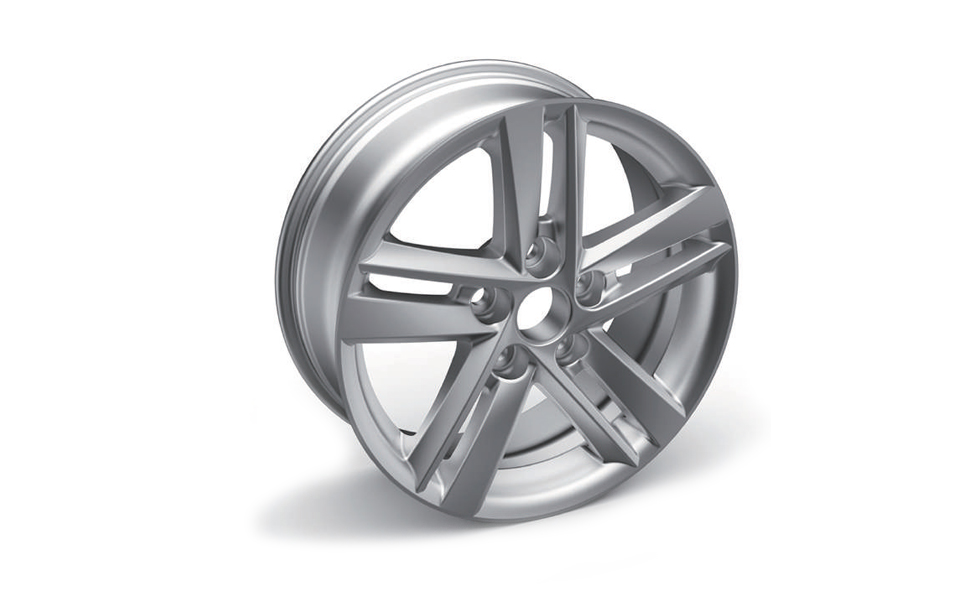

铝合金轮毂·铝合金

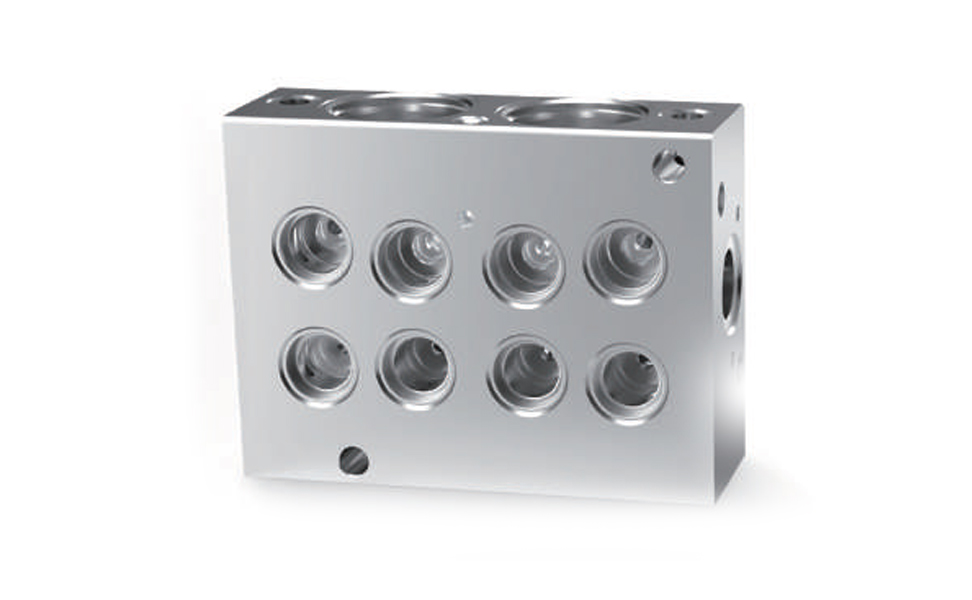

ABS阀壳体·铝合金

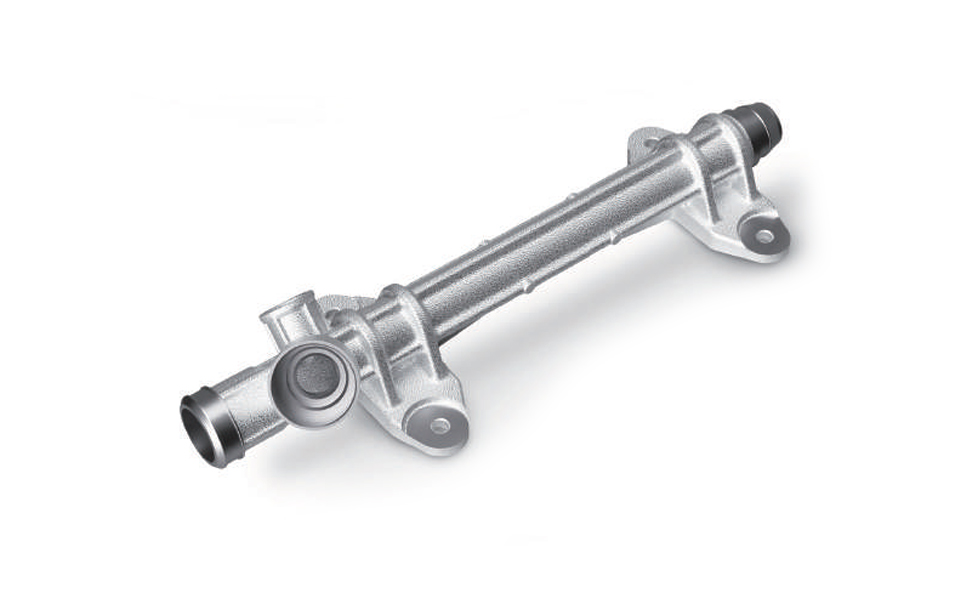

转向架壳体·铝合金

产品视频

H550Xd1卧式加工中心演示加工

H550Xd1
