注塑机

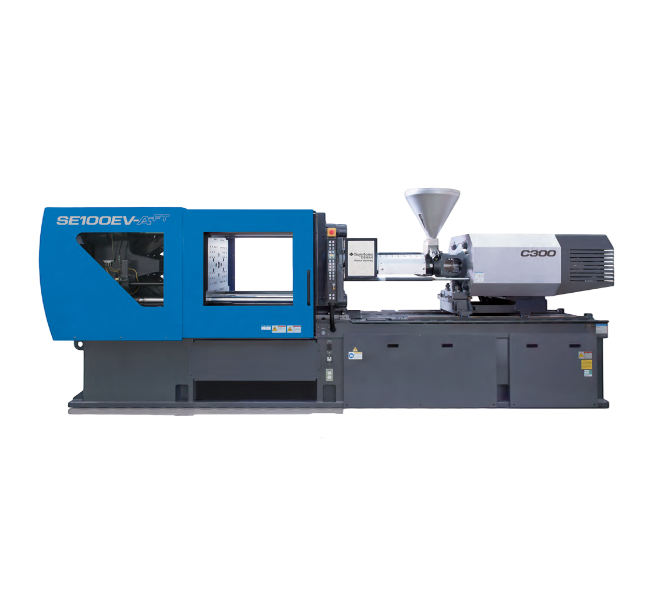

SE-EV系列

全电动小型注塑机
可进行高精度高应答的螺杆控制，实现更精密稳定的可塑化、填充、保压工程。
全电动机与油压机相比具有压倒性的节能效果。
利用Zero-molding降低锁模力、滑轨模板支撑等低摩擦化机构提高机械效率，与传统型机相比进一步削减了消费电力。

  • 直驱结构
    通过独创的射出结构和低惯性伺服电机，可进行高响应的螺杆控制。并且，采用本公司开发的算法软件进行控制，实现了精密稳定的塑化、填充、保压工序。有助于降低射出压力、改善填充平衡。
  • 维持低锁模力的功能
    量产过程中，模具受热膨胀的影响，锁模力有上升的趋势。根据锁模检测值补正模厚，自动维持所设置的低锁模力。
  • 低射出压力辅助功能
    通过V-P 切换前后的螺杆控制，利用树脂的粘弹性，在低射出压力下可实现顺畅
    的填充。改善模腔内平衡，同时消除毛边和缺料问题。
  • 基础结构性能
    采用双轴支撑结构，以喷嘴为中心的轴间负荷均匀分布，防止固定板倾斜。
  • 延长模具的寿命
    防止滞留碳化，排出气体与水分，实现稳定的塑化
    SL螺杆可以改善和消除上图所示的不良现象。特别是对于高温的工程塑料、超级工程塑料、阻燃剂、GF等塑料有效果。
  • 大幅降低消费电力
    通过降低锁模电机的扭矩，可减少耗电量。同时，通过最佳辅助设定功能，推进作业的效率化，减少作业时间.废弃树脂.耗电量，为减少量产成本做出贡献。

产品规格参数

锁模装置
锁模方式 双肘节式(5点)
最大锁模力 kN 1000
拉杆间隔(WxH) mm 460 x460
模板尺寸(WxH) mm 650x650
模板间距 (选择模厚延长50mm时) mm -
选择模厚延长100mm时)   (900)
开闭模行程 mm 350
模具厚度 (最小~最大) (选择模厚延长50mm时) mm -
(选择模厚延长100mm时)   (180~550)
定位环直径 mm ∅100
顶针方式   电动式 (5点)
顶出力 kN 32
顶出速度 mm/s 333
顶出行程 mm 100


塑化装置
射出标记 C145 C300
S M
螺杆直径 mm 22 25 28 28 32 36 40
最大射出压力*1.*2 MPa 274 260 208 289 269 213 172
最大保压压力*1.*2 MPa 274 260 208 289 269 213 172
理论射出体积 cm3 41 54 67 86 113 143 176
射出质量(GPPS) g 40 51 64 83 108 137 169
塑化能力“3 kg/h 18 26 37 37 53 76 101
射出率 cm3/s  209 270 339 216 281 356 440
螺杆行程 mm 109 140
最高射出速度 mm/s 550 350
螺杆最高回转速度 rpm 400 400
温度控制区域数量 5 5
电加热器容量 kW 3.8 4.2 4.8 6.5 7.5 8.4 10.3
喷嘴接触压力 kN 14 43
塑化装置行程 mm 320 320
突出量 mm 30 45
料斗体积*4 L 15 30
