一次装夹，五轴联动——兄弟SPEEDIO HU550Xd1卧式五轴加工中心
时间：2026-05-29
来源：
直击痛点-大型复杂工件加工的“效率枷锁”
PART1：在新能源电驱、航空结构件等大型部件制造中，您是否面临以下困扰？
× 效率瓶颈：多设备流转，反复装夹定位，效率低下
× 精度风险：多次装夹产生累积误差，影响装配精度
× 空间压力：多台设备占地庞大，厂房布局拥挤
× 柔性不足：面对多品种、小批量的订单变化，产线调整困难，响应速度慢
这些痛点直接推高了您的单件成本削弱了市场竞争力
Q 针对“空间受限”与“效率瓶颈”双重痛点企业应当如何破局？

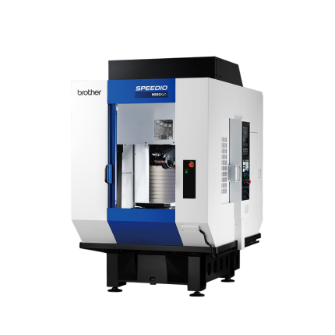

兄弟 HU550Xd1
卧式紧凑型加工中心，专为解决BT30范畴大尺寸工件加工而来！
PART2： HU550Xd1如何破解难题？
① 解决大型压铸件装夹受限与承重不足的难题

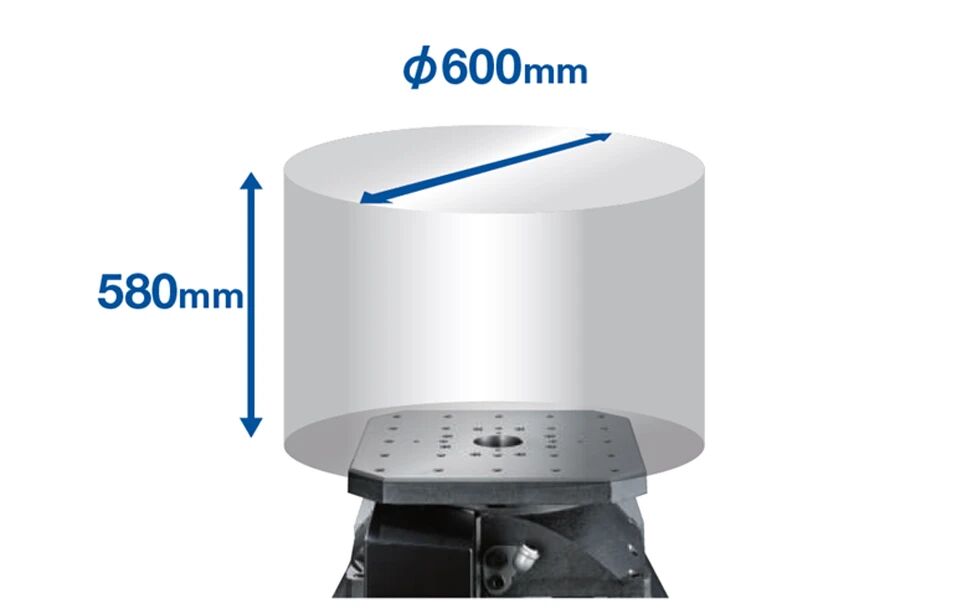

标配采用滚子齿轮凸轮机构的B轴工作台，实现⌀600X580的宽敞夹具区域。*1
可通过刀具避让等方式，扩大至⌀800。*2
此外，工作台承载重量最大可达400kg。
|
承重 |
|
最大400kg |
*1. 因刀具长度和刀具直径而发生干涉区域。
*2. 需要B轴回转时的刀具避让或刀具长度限制。
② 解决厂房空间焦虑

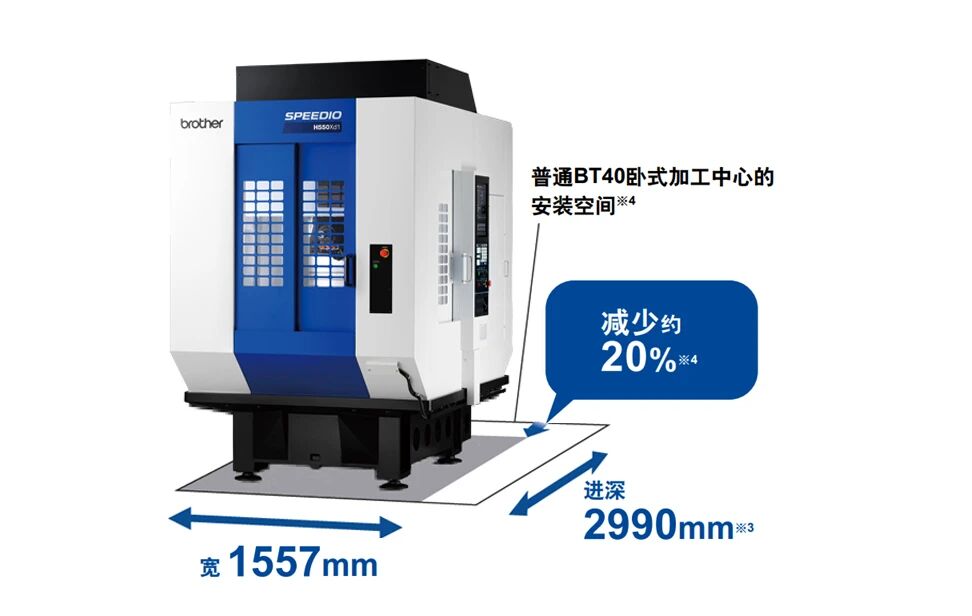

具有宽阔的夹具区域、加工区域、实现机床宽度1557mm、进深2990mm、节省空间。
|
安装空间 |
|
4.7m² |
*3. 包含切削液水箱的数值。
*4. 与具有同级别行程的BT40卧式加工中心比较。
③ 一次装夹，完成全部

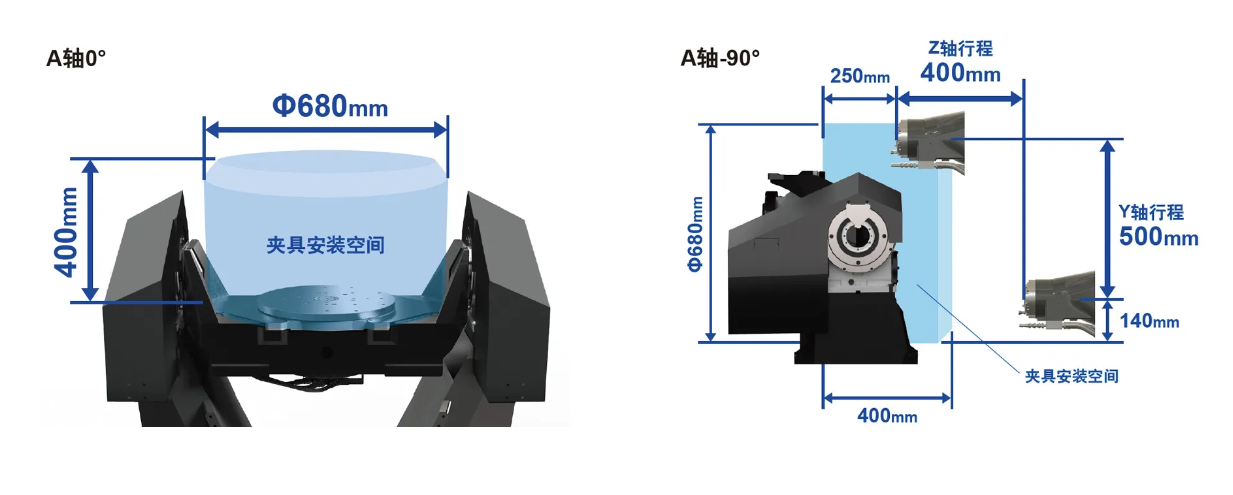

双驱动五轴转台:市面多数卧加采用单驱动转台，本品A轴双电机串联控制+滚子齿轮凸轮结构,抑制旋转扭曲,90°分度仅1.2秒，A轴最大夹紧力:1200N·m,轻松适配大型压铸件。
④ 刀柄粘屑监测，清洁一体化
通过Z轴和主轴的伺服反馈数据进行模拟量转换，去推测主轴锥柄内部状态，如果有铁屑，则会启动测冲洗功能，再次进行刀具冲洗。从源头规避加工不良，保证稳定量产。

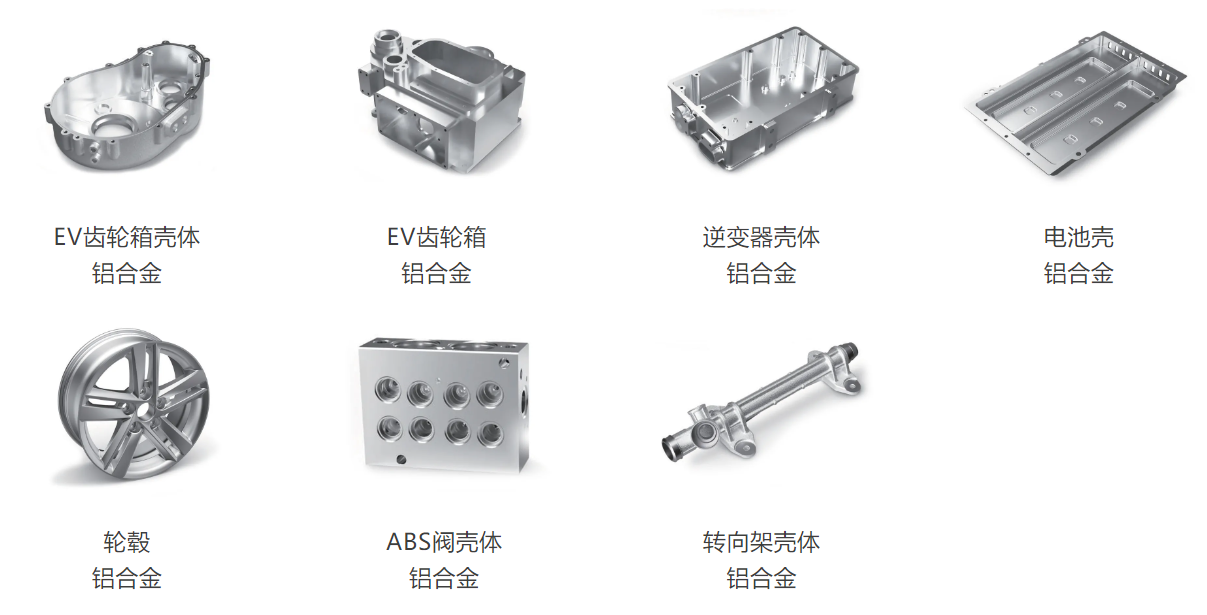

PART3： H550Xd1适合做什么？
汽车
PART4： 选择山善，获得超越设备的解决方案
作为兄弟机床的长期合作伙伴与综合解决方案提供商，山善中国为您提供的不仅是先进的HU550Xd1设备，更是贯穿始终的价值服务：
-
专业工艺评估：我们的工程师将协助您分析产品工艺，验证HU550Xd1的适用性。
-
交钥匙工程：提供从设备选型、夹具方案、到安装调试的全流程支持。
-
持续技术赋能：提供操作编程、维护保养培训及及时的技术支持，确保设备高效运行。
让复杂变简单，让制造更高效。
兄弟SPEEDIO HU550Xd1是您应对大型工件加工挑战、迈向智能制造的关键一步。立即咨询山善中国，获取专属技术方案与加工演示预约。
